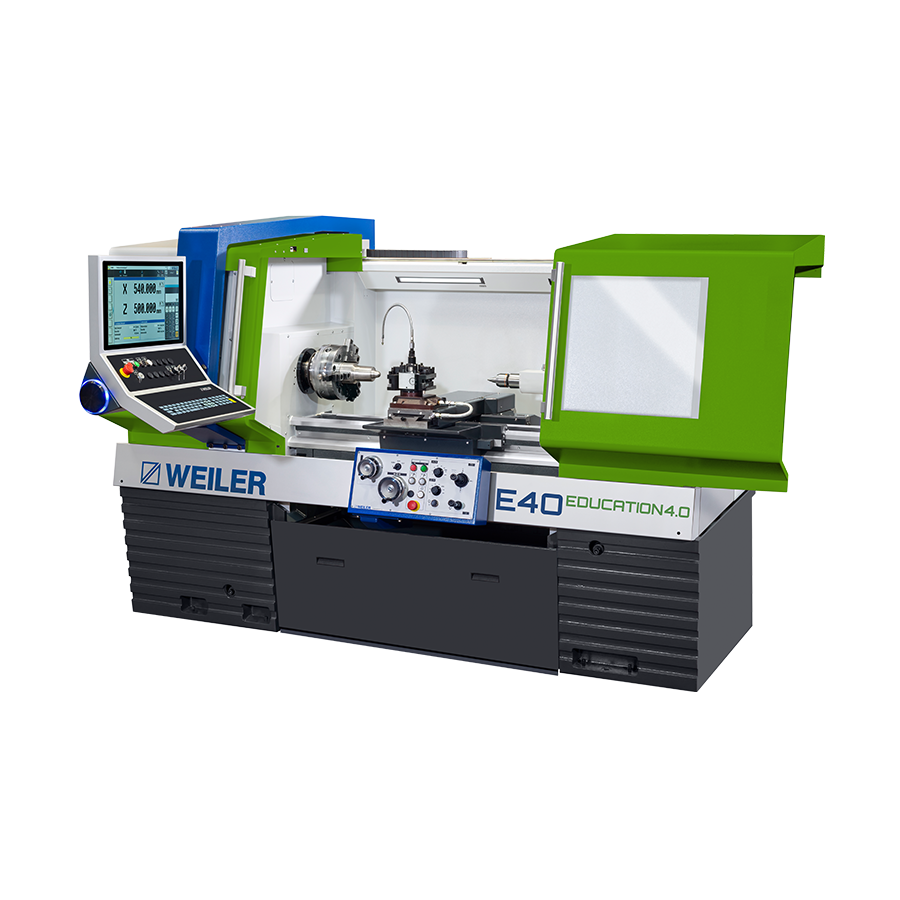

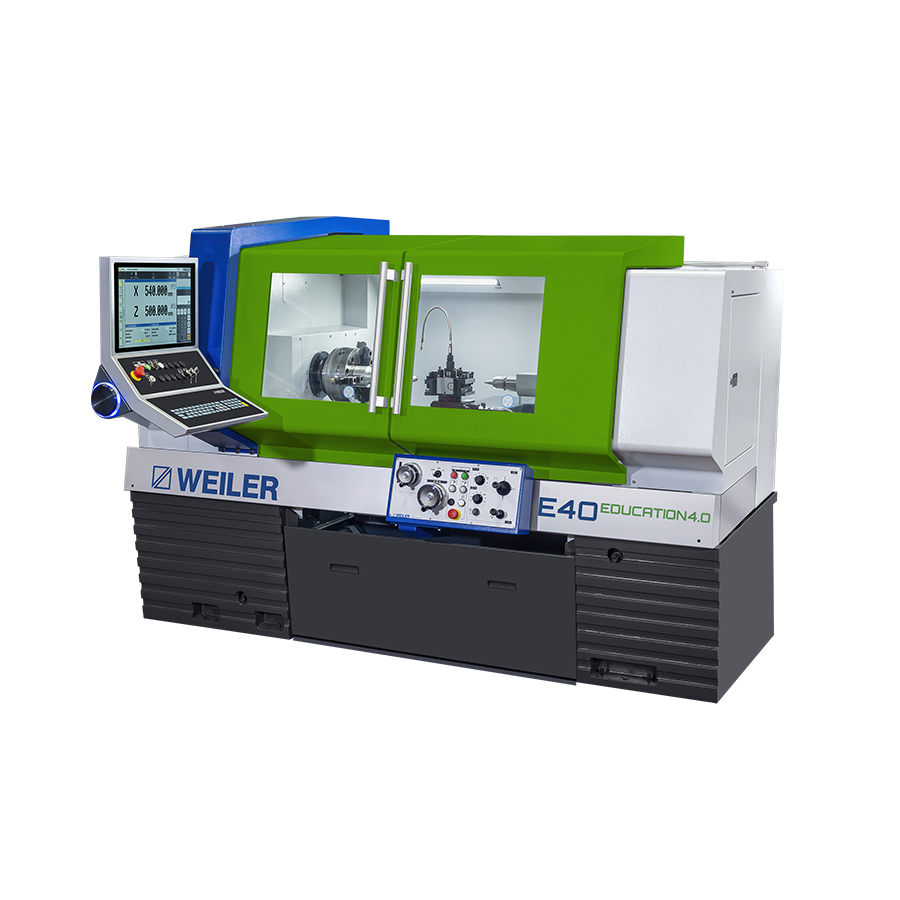

E 40 EDUCATION4.0
Das kompakte, energieeffiziente Kraftpaket aus der E-Reihe von WEILER für die modernste Ausbildung.
Das WEILER Ausbildungskonzept EDUCATION4.0 ist ein nach didaktischen-methodischen Prinzipien entwickeltes System zur Unterweisung und Schulung im Bereich der Zerspanung.
Grundausstattung WEILER EDUCATION4.0
- 19″ Touch Screen
- EDUCATION4.0 BoxPC
- State Viewer
und jede Menge Zubehör für Ihre digitale Ausbildung.
- Spitzenweite 1000 mm
- Umlaufdurchmesser über Bett 435 mm
- Großzügiger Drehzahlbereich
- Hauptantrieb 20 kW
- Spindelbohrung 66 mm
- Ergonomisch neigbare Bildschirmeinheit mit 22″ Touchscreen
- Geniale benutzerfreundliche WEILER-Bedienoberfläche
- Bedienpult mit Handrädern fährt am Bettschlitten mit und ermöglicht auch präzises manuelles Arbeiten
- Energiesparsystem „e-TIM“ minimiert den Stromverbrauch
- LED-Maschinenleuchte
- Maschinengenauigkeit nach DIN 8605
| ARBEITSBEREICH | |
| Spitzenhöhe | 210 mm |
| Umlaufdurchmesser über Bett | 435 mm |
| Umlaufdurchmesser über Planschieber | 200 mm |
| Spitzenweite | 1.000 mm |
| DREHSPINDEL | |
| Spindelkopf DIN 55027/DIN ISO 702-3 | Gr. 6 |
| Spindelbohrung | 66 mm |
| Spindeldurchmesser im vorderen Lager | 110 mm |
| HAUPTANTRIEB | |
| Antriebsleistung 60 %/100 % ED | 20/17 kW |
| Drehzahlbereich | 1 – 3.500 min-1 |
| Anzahl der Drehzahlen | stufenlos |
| VORSCHUBBEREICH | |
| Anzahl | stufenlos |
| Längs | 0,001 – 50 mm/U |
| Plan | 0,001 – 50 mm/U |
| Vorschubkraft längs | 10.000 N |
| Vorschubkraft plan | 5.000 N |
| Max. Eilganggeschwindigkeit längs/plan | 8/4 m/min |
| GEWINDESCHNEIDBEREICH | |
| Metrische Gewinde | 0,1 – 2.000 mm |
| Zoll Gewinde | 112 – 1/64 Gg./Zoll |
| REITSTOCK | |
| Pinolendurchmesser | 65 mm |
| Pinolenhub | 120 mm |
| Innenkegel DIN 228 | MK 4 |
| ABNAHMEGENAUIGKEIT | DIN 8605 |
Die WEILER Bedienoberfläche der E-Reihe: komplexe Aufgaben – einfach gelöst!
Die einfache und schnelle Kommunikation zwischen Mensch und Maschine.
Auf Basis der neuesten Steuerungsgeneration von Siemens führt die intelligente, eigenentwickelte WEILER Software den Bediener auch ohne Programmierkenntnisse einfach und schnell zum fertigen Werkstück.
Drei überzeugende Argumente für Ihre Fertigung:
- Einfache Werkstücke fertigen wie auf einer konventionellen Maschine – jedoch effizienter
- Aufwendige Werkstücke fertigen wie auf einer konventionellen Maschine – jedoch schneller
- Komplexe Werkstücke fertigen wie auf einer CNC-Maschine – jedoch einfacher
Die Vorteile für Sie im Überblick:
- Übersichtliche Bedienoberfläche
- 22″ Touchscreen mit Tastatur
- Manuelles Drehen
- Elektronisches Anschlagdrehen
- Kegeldrehen über den gesamten Arbeitsraum
- Radiusdrehen manuell
- Einfachzyklen
- Intelligente Abspanzyklen mit / ohne Rohteilkontur
- Leistungsfähiger Geometrieprozessor
- Einstechzyklen / Abstechzyklen
- Makros für Freistiche
- Leistungsfähige Gewindedreh- und Bohrzyklen
- Gewindenachdrehzyklus
- Zyklen für angetriebene Werkzeuge
- DIN-ISO Programmierung
- DXF-Datei-Übernahme
- Werkzeugspeicher für 300 Werkzeuge
- Wiederholteilliste
- Simulation
- USB Schnittstelle und Netzwerkkarte
- Teleservice
Auch mit Siemens ShopTurn Steuerung erhältlich.
- Manuelle und automatische Werkzeugsysteme
- Festhaltebremse für Drehspindel
- Drei- und Vierbackenfutter
- Planscheiben
- Spannzangeneinrichtungen
- Hohlspindelanschläge
- Mitlaufende Lünetten
- Feststehende Lünetten
- Bohrbock am Planschieber
- Späneförderer
etc.
